Plateforme NeRV "Numérisation" • Système de numérisation par lumière structurée OptoTOP-HE (précision de 4/100 de mm et 5/1000 de mm) avec logiciel d’acquisition OptoCAT • Plateforme CAO CATIA V5, 3D Expérience • Logiciels de traitement de nuages de points et reconstruction de surface, et de contrôle GEOMAGIC-Studio et GEOMAGIC-Qualify • Bras de mesure HEXAGON • EinScan
Plateforme CISNA "Calcul Intensif et Simulation Numérique Avancée" • 20 Stations de travail multiprocesseurs (calcul intensif) • ABAQUS de Abaqus Inc. pour l’analyse linéaire, non linéaire et thermomécanique par éléments finis. • FlexPDE Pro 3D • Altair
Plateforme de caractérisations mécaniques et physicochimiques • Profilomètre interférométrique NP FLEX (caractérisation des pièces de grandes dimensions) • Microscope numérique à fort grossissement • Microscope électronique à balayage MEB
Plateforme d’essais mécaniques tribologiques • Tribomètre sous environnement contrôlé (T, P, V) • Machine de traction INSTRON • Machine de stratoconception machine d’usinage • Machines pour les travaux de prototypage. Plate-forme technologique du CIRTES (usinages, prototypages et outillages rapides)
Nos Équipements
Plateforme d’instrumentation et d’acquisition de données QuantumX MX1615B (HBM)
Les modules d’acquisition de données QuantumX, MX1615B sont des amplificateurs compacts pour capteurs (mesurer des contraintes, des forces, des déplacements et de température). Ils permettent des mesures très précises en dynamiques et statiques.

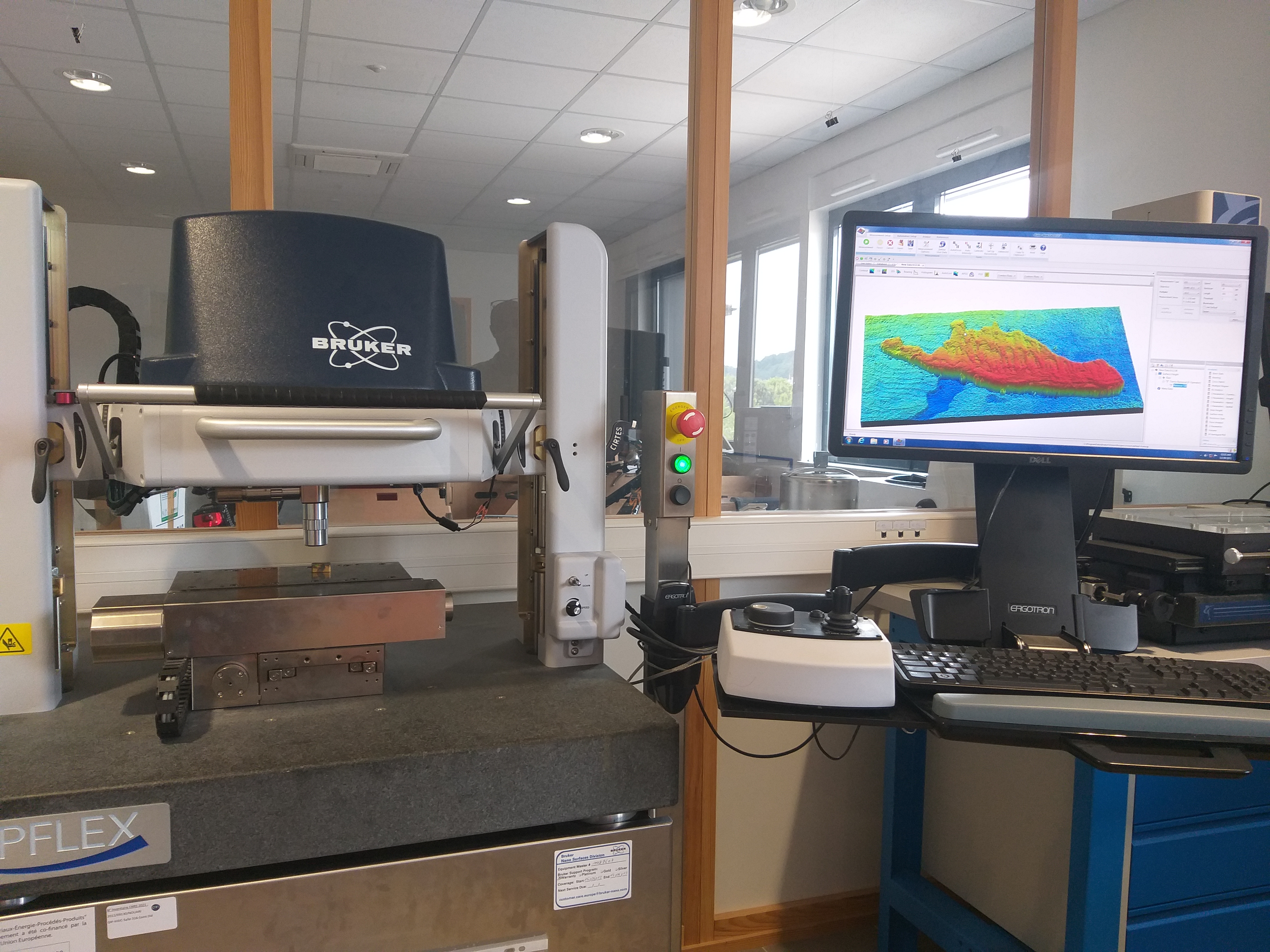

Interféromètre tridimensionnelle: Burker NP Flex
Système de métrologie optique des surfaces basé sur l’interféromètre en lumière blanche.
Il permet de réaliser des topographies de surfaces 3D à haute résolution (Résolution verticale du système est <0.15mm). Son utilisation permet de quantifier l’état d’une surface, mesure de l’usure, mesure de relief, mesure de la rugosité, etc….
Microscopie électronique à balayage: JEOL/JSM-6010LA
Système de microscopie pour l’obtention des images en haute résolution de la surface d’un échantillon en utilisant le principe des interactions électrons-matière. On obtient ainsi des images avec un contraste topographique, ou bien un contraste chimique.
Applications possibles: Micrographie pour l’étude de l’usure et des faciès de rupture, etc…
Microscope numérique: Keyence VHX-1000E
Le microscope numérique peut effectuer différents types de mesures en 2D ou 3D. Il permet des observations de très grande profondeur de champ (20 fois supérieur aux microscopes optiques classiques) et très haute résolution. Il permet également des observations à 360 degrés avec une gamme de grossissement de x0.1 à x5000.

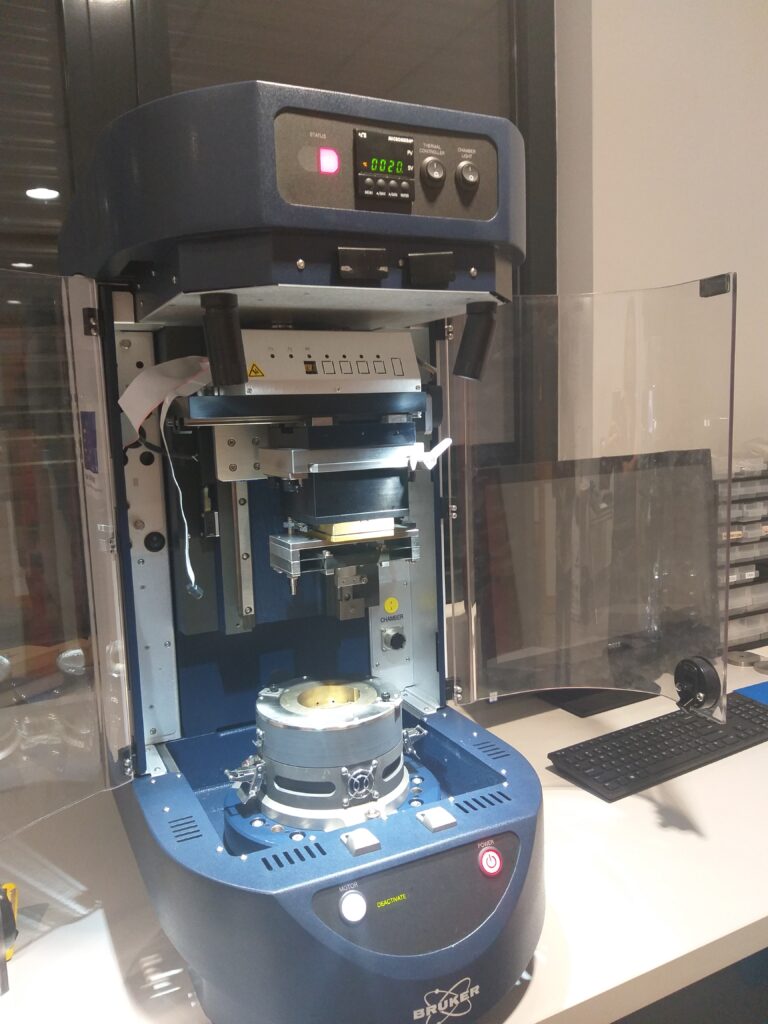

Système de tribologie: Bruker TRIBOLAB
Frottement rotatif, frottement linéaire alternatif, essais de dureté et rayage. Les principales caractéristiques de ce banc sont:
- une table de translation motorisée verticale pour la mise en charge (2000N)
- une table de translation motorisée horizontale pour le déplacement latéral
- un capteur de force bi-axes (normale et tangentielle de capacité 1N à 2000N en Z et 1N à 1000 en X
- un module linéaire à fréquence d’excitation variable entre 0,1 et 60Hz avec un déplacement maximal ded 25mm
- une gamme de vitesse du moteur de 0.1 à 5000tr/min
- une gamme de température qui s’étend de la température ambiante à 1000°C pour les essais en linéaire alternatif en rotation, et jusqu’à 400° dans le cas de lubrification.
Quelles utilisations ?
Les essais tribologiques que nous menons permet d’étudier finement les propriétés des interfaces de contact, le frottement et l’usure.
Le rôle d’un tel dispositif est de simuler expérimentalement les différents cas de chargements rencontrés dans le milieu industriel lors des procédés de mise en forme. De plus, la caractérisation des matériaux selon leur environnement de fonctionnement réel est souvent nécessaire pour une meilleure validation des résultats.
Une multitude de configurations de cas tests est par conséquent souvent souhaitée par les partenaires industriels pour une meilleure représentativité de leurs procédés.
Ce banc de tribologie nous permet donc de répondre efficacement aux besoins de l’équipe par rapport aux différentes configurations de contacts rencontrées dans les procédés de mise en forme. Il permet des configurations de type : frottement rotatif, frottement linéaire alternatif, essais de dureté et des essais de rayage.
Numérisation 3D: Système Breuckmann

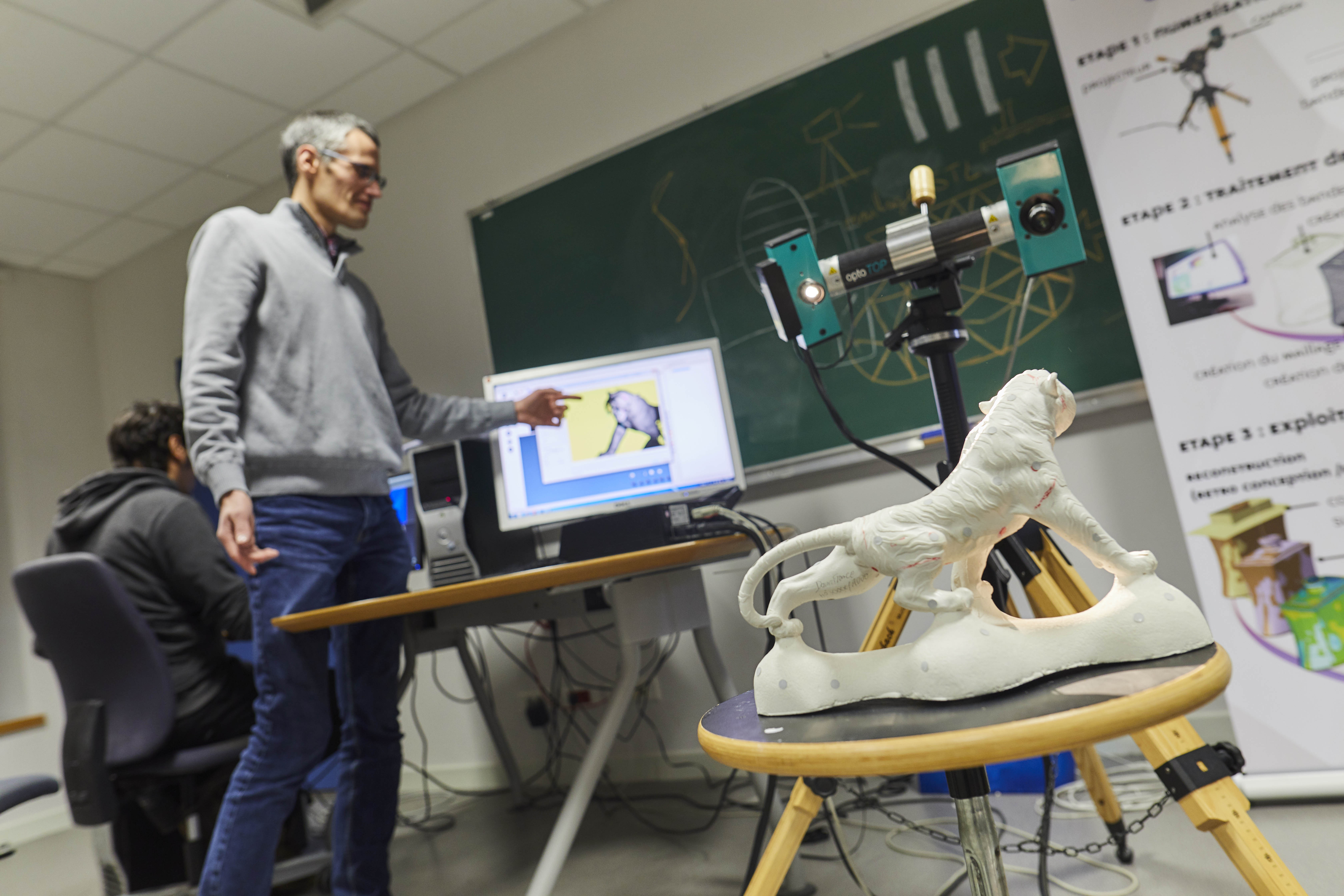

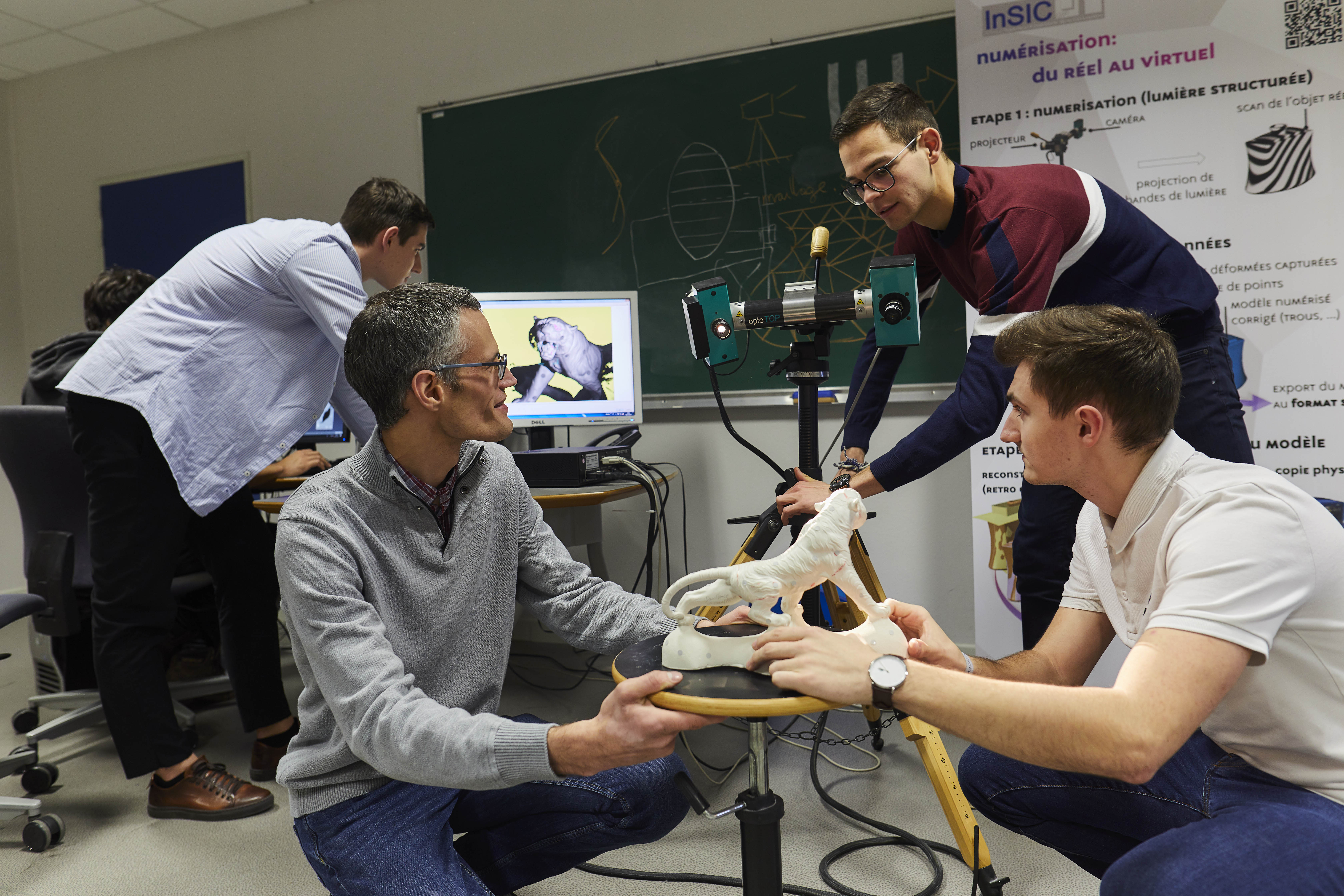

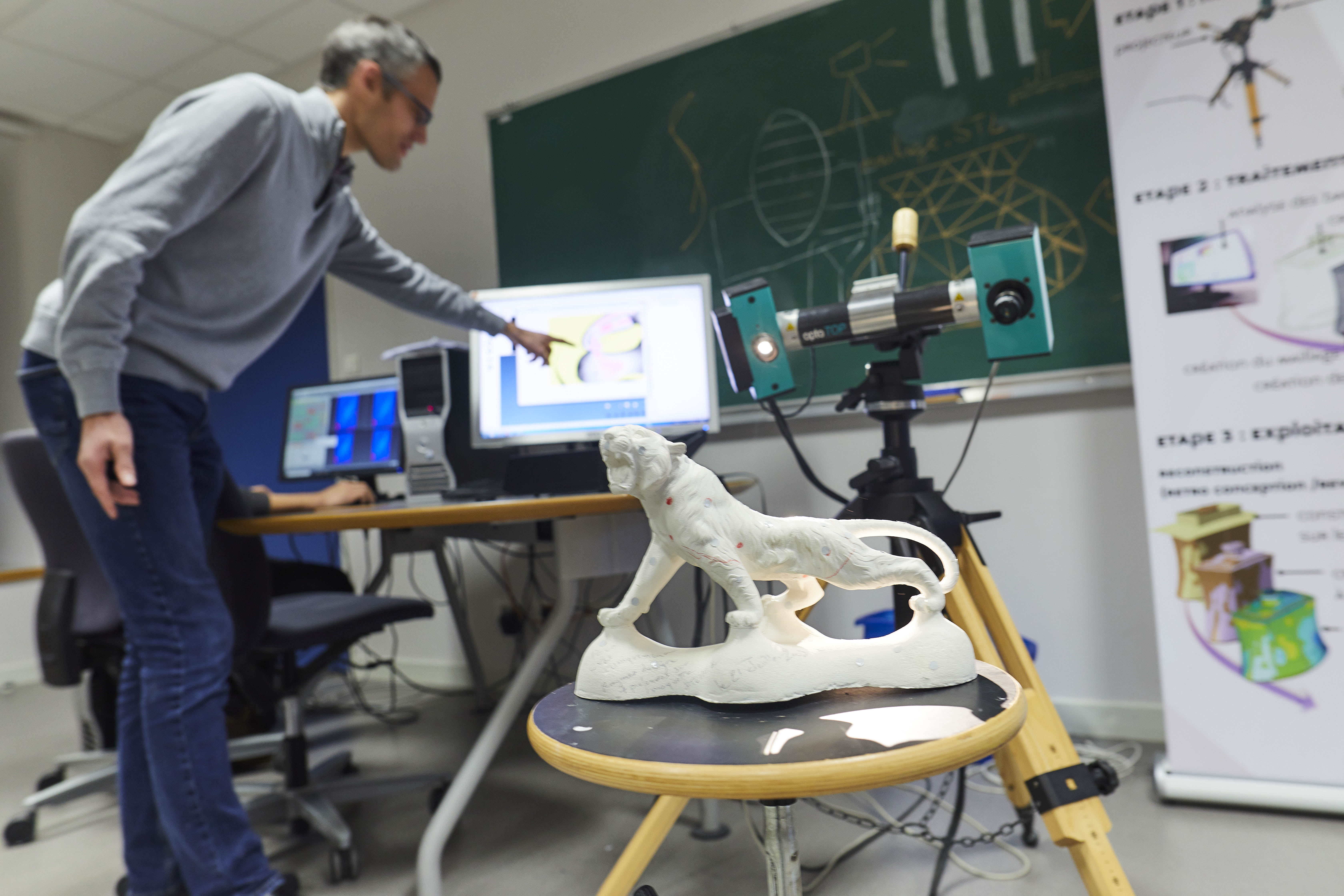

Le système de numérisation 3D de Breuckmann Gmbh est un scanner 3D sans contact basés sur la projection de franges (lumière structurée). Ce système permet la caractérisation géométrique et la reproduction des surfaces et des volumes notamment pour la retro-conception.
Caméra rapide Phantom V1212
Caméra high speed qui dispose de caractéristiques très haut de gamme:
- Capteur haute définissio 1280×800 pixels
- 12500 images/s en plein format, jusqu’à 800 000 i/s en format partiel
- Sensibilité du capteur: 25000 iso
- Mémoire interne de 72 Go
Quelles utilisations ?
La caméra rapide est utilisée par l’équipe dans des applications nécessitant des vitesses et des résolutions très élevées (processus dynamique rapide).
L’objectif est de pouvoir suivre en temps réel les phénomènes locaux (déformation, endommagement, fissuration, …) qui se produisent lors des essais de caractérisation sous chargement extrême ou lors de la mise en forme des matériaux (par usinage UGV, par formage grande vitesse, forage, …). Les interactions de contacts dans les systèmes mécaniques complexes soumis à des sollicitations mécaniques intenses sont également concernées. Ces études sont effectuées à deux échelle, celle du laboratoire et celle de l’industrie.
Machine de Traction 50KN
Machine pour la caractérisation mécanique d’éprouvettes
- Essais de traction, compression, flexion, … de moyenne gamme jusqu’à 50 kN
- Fréquence d’acquisition des données de 500 Hz
- Logiciel Bluehill
- Vitesse de déplacement maximale de 500 mm/min
- Espace d’essai vertical de 1193 mm
Plateforme d’instrumentation et d’acquisition de données (National Instruments)
Le système d’acquisition de données modulaire NI CompactDAQ permet d’effectuer des mesures en laboratoire et sur le terrain. Il intègre la connectivité et le conditionnement des signaux sur des E/S modulaires pour interfacer directement avec n’importe quels capteurs ou signaux en utilisant le logiciel LabVIEW
Ce système est utilisé dans le cadre de nos travaux concernant la compréhension de l’influence des paramètres des procédés sur les interactions avec les matériaux. Le suivi in-situ est réalisé avec l’acquisition, au moyen de différents capteurs, des efforts, des couples, des vibrations et des températures générés lors des procédés de mise en forme en fonction du temps.
Polisseuse automatique 6 postes + tronçonnage + enrobage
Préparation des échantillons pour une analyse métallographique des matières
- Polisseuse automatique à pression centrale et individuelle avec tête à balayage
- Machine à tronçonner manuelle à mouvement vertical
- Appareil d’enrobage sous pression
Bras de mesure Hexagon Absolute arm à 7 axes
Le bras de mesure Absolute est un instrument portable pour la mesure 3D. Il réunit des fonctions de palpage tactile et de numérisation sans contact dans un système ergonomique unique.
Il est idéal pour des applications de mesure portables de très haute précision. Ce bras de mesure articulé offre une facilité de mouvements et de mesure. Il fournit des mesures de haute précision avec une grande rapidité.
